SRL散熱器

產品分類: SRL空氣換熱器
生產廠家: 淄博鑫科環保設備有限公司
價格: 來電咨詢
添加時間: 20/09/08
點擊次數：
二維碼:

手機瀏覽

更方便

產品詳情

一、SRL空氣散熱器概述
1．SRL空氣散熱器是按《供暖通風設計手冊》生產的SRL型鋼鋁復合散熱器，由鋼鋁復合管整體軋制而成。具有結合緊密、傳熱性能好、流動損失??；在長期的冷熱工況下不易變形、工作壽命長等優點。圖集推薦型號的散熱器，由碳鋼框架、鋼鋁復合散熱排管組成；2．SRL空氣散熱器的散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便； 3．SRL空氣型散熱器是一種既適用于蒸汽系統又適用于熱水系統中作為加熱空氣用的散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRL鋼鋁復合散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；4．SRL空氣鋼鋁復合散熱器的熱介質可以為蒸汽或熱水。蒸汽的工作壓力為0.3～8公斤／平方厘米，熱水溫度可在160～70℃左右； 5．SRL空氣型散熱器是采用鋼管鋁翅片管束組成，SRL型散熱器在順氣流方向分二排、三排兩種，共有37種型號；6．SR空氣L散熱器具有結合緊密，熱阻小、傳熱性能好、強度高、流動損失小、防腐蝕性能強，在長期的冷熱工況下不易變形，工作壽命長等優點；7．SRL空氣鋼鋁復合散熱器整體軋制翅片光滑無毛刺，無皺折，易清洗，在采暖空調工程中進行濕式冷卻時易排除翅片外表的凝結水，在烘燥加熱及其它熱交換場合不易結塵、結垢。 8．SRL空氣散熱器型號表示說明：SRL①×②/③

①-表示鋼制散熱器通風正截面長尺寸分米化整

②-表示鋼制散熱器通風正截面寬尺寸分米化整

③-表示散熱管的排數

舉例：SRL12×5/3表示：表面長1250mm,寬545mm,由3排散熱管組成?！　　　　　　　　　　　　　　?

二、SRL空氣散熱器結構特點1．結構緊湊： SR空氣L散熱器采用鋼管鋁翅片管束，接觸緊密，散熱性能好；2．節約成本： SRL空氣散熱器的價格遠低于熱風爐的價格，其性能價格比高；3．精心加工：散熱器的加工技術先進，嚴格的質保體系，嚴格組織、精心加工；4．便于安裝： SRL空氣散熱器安裝、使用、維護簡單方面，勞動強度低；鋼鋁軋制： SRL空氣散熱器翅片管由鋼鋁復合管整體軋制而成，無接觸熱阻，強度高，耐熱振和機械振動，熱膨脹性能好，且具有可觀的擴展換熱面。

三、SRL空氣散熱器技術參數

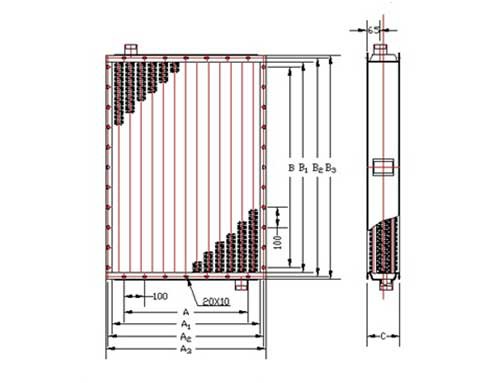

型號	通風凈截面積(m2)	散熱面積(m2)	熱媒	管束數(根)	受熱面積(m2)	尺寸（mm）									連接管(寸)	重量(kg)
型號	通風凈截面積(m2)	散熱面積(m2)	熱媒	管束數(根)	受熱面積(m2)	A	B	A1	B1	A2	B2	A3	B3	C	連接管(寸)	重量(kg)
SRL5×5/3	0.11	16.7	蒸汽或熱水	35	0.88	500	400	545	500	575	540	605	570	180	1 1/4"	51
SRL5×5/2	0.11	11		23	0.58		400		500		540		570	150		38
SRL10×5/3	0.22	34		35	1.76		900		1000		1040		1070	180		83
SRL10×5/2	0.22	22.3		23	1.16		900		1000		1040		1070	150		50
SRL12×5/3	0.27	42.6		35	2.2		1200		1250		1290		1320	180		99
SRL12×5/2	0.27	28		23	1.45		1200		1250		1290		1320	150		71
SRL6×6/3	0.15	23.6		41	1.24	600	500	635	600	665	640	695	670	180	1 1/2"	66
SRL6×6/2	0.15	15.6		27	0.82		500		600		640		670	150		43
SRL10×6/3	0.26	39.8		41	2.06		900		1000		1040		1070	180		95
SRL10×6/2	0.26	26.2		27	1.36		900		1000		1040		1070	150		49
SRL12×6/3	0.32	49.9		41	2.58		1200		1250		1290		1320	180		113
SRL12×6/2	0.32	32.9		27	1.7		1200		1250		1290		1320	150		81
SRL15×6/3	0.39	60		41	3.09		1400		1500		1540		1570	180		131
SRL15×6/2	0.39	39.5		27	2.04		1400		1500		1540		1570	150		94
SRL24×6/3	0.6	95.8		41	4.89		2300		2400		2440		2470	180		197
SRL24×6/2	0.6	63.1		27	3.23		2300		2400		2440		2470	150		138
SRL7×7/3	0.21	31.7		47	1.65	700	600	725	700	755	740	785	770	180	2"	83
SRL7×7/2	0.21	20.9		31	1.09		600		700		740		770	150		60
SRL10×7/3	0.3	45.7		47	2.36		900		1000		1040		1070	180		107
SRL10×7/2	0.3	31		31	1.56		900		1000		1040		1070	150		77
SRL12×7/3	0.37	57.2		47	2.96		1200		1250		1290		1320	180		127
SRL12×7/2	0.37	37.8		31	1.95		1200		1250		1290		1320	150		91
SRL14×7/3	0.43	66.1		47	3.41		1400		1450		1490		1520	180		144
SRL14×7/2	0.43	43.6		31	2.25		1400		1450		1490		1520	150		102
SRL15×7/3	0.45	68.8		47	3.54		1400		1500		1540		1570	180		148
SRL15×7/2	0.45	45.4		31	2.34		1400		1500		1540		1570	150		105
SRL17×7/3	0.5	80.4		47	4.13		1700		1750		1790		1820	180		169
SRL17×7/2	0.5	53.1		31	2.73		1700		1750		1790		1820	150		120
SRL22×7/3	0.66	101.3		47	5.21		2100		2200		2240		2270	180		196
SRL22×7/2	0.66	66.8		31	3.43		2100		2200		2240		2270	150		145
SRL15x10/3	0.69	95.2		65	4.91	900	1400	995	1500	1025	1540	1055	1570	180	2 1/2"	215
SRL15x10/2	0.69	63		43	3.25		1400		1500		1540		1570	150		140
SRL17x10/3	0.74	114.4		65	5.72		1700		1750		1790		1820	180		226
SRL17x10/2	0.74	73.6		43	3.89		1700		1750		1790		1820	150		159
SRL20×10/3	0.85	127.5		65	6.54		1900		2000		2040		2070	180		252
SRL20×10/2	0.85	84.2		43	4.33		1900		2000		2040		2070	150		177
SRL14×8/2	0.54	50.7		35	2.55	800	1400	815	1450	845	1490	875	1520	150	2"	108
